Wand

Montagetipps für die Wand einer geläufigen "Scharschindel" mittlerer Länge, auf Lattenrost.

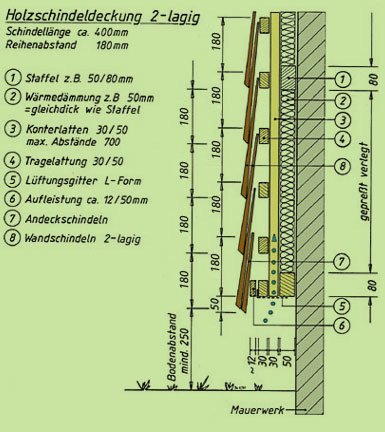

1. Lattenrostaufbau am Mauerwerk- mit eingebauter Wärmedämmung

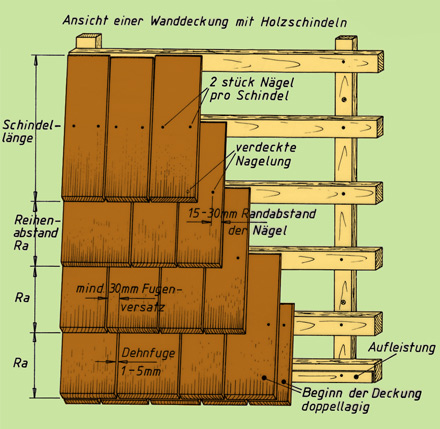

2. Zu beachten bei der Schindelmontage

1.

2.

3. Begonnen wird mit der kurzen "Andeckschindelreihe"
Seitliche Randschindeln überdecken den Maueranschluß um ca. 2 cm.
Zur Sichtfläche erfolgt der erste Schrägschnitt.

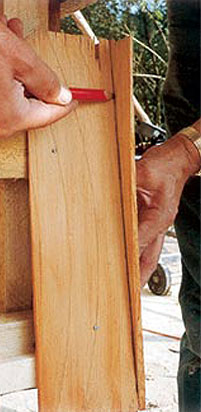

4. Nun erfolgt der zweite anpassende Schnitt
Die Ringe ? zeigen die zu beachtenden Passstellen an.

5. Mit bündigen Unterkanten
werden die langen Flächenschindeln in gleicher Reihenfolge am Außeneck zugeschnitten.

3.

4.

5.

6.

6. Am Anfang dauert es ...
aber dann ... gleich wie in der ersten Andeckreihe erfolgen die Arbeitsschritte.

7. Jetzt erfolgt die erste Höhenvorgabe
die nächste Reihe startet wie bekannt.

8. Die Bezugslinie ist immer die Schindelunterkante.
so werden weitere Schindelreihen waagrecht verlegt, durch Bleistiftriss, gespannter Schnur etc.

6.

7.

8.

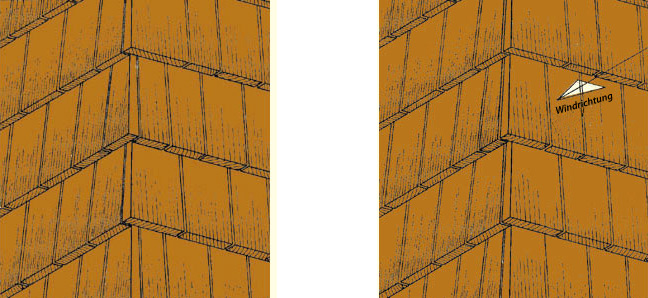

9. Mit Berücksichtigung der Hauptwetterrichtung
kann das Außeneck einseitig oder wechselseitig deckend ausgebildet werden.

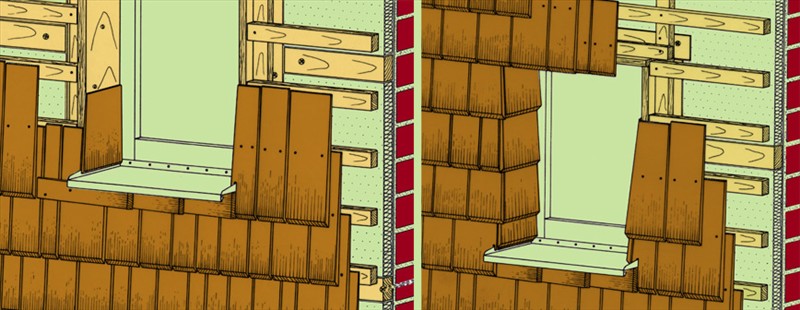

10.+11. Fenster- und Türleibungen
können mit Schindeln gedeckt werden lt. Skizzen. Oder andererseits mit Leibungsbrett, oder mit Blechverkleidung.

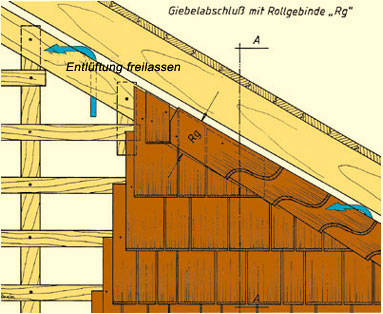

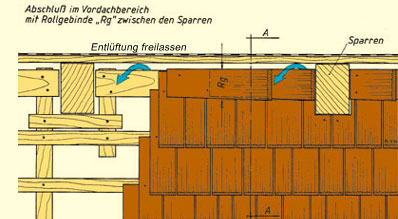

12.+13. Im oberen Abschluss muß die Entlüftung berücksichtigt werden.
Abschließende Rollgebinde (Rg) verdecken weitgehendst die sonst sichtbare Nagelung.

9.	10. + 11.	12.	13.

Diese Tipps sind nur Kurzauszüge aus unserem Standardreportoire.


Dach
Montagetipps für ein DACH mit geläufigen "Scharschindeln" mittlerer Länge.

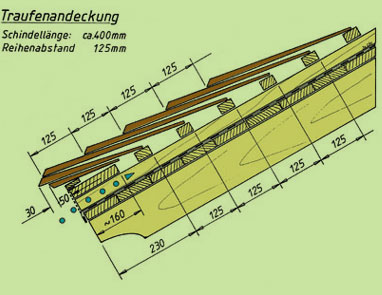

1.Die Andeckung erfolgt 3-lagig
mit unterlegter Aufleistung ca. 12 mm dick. 1. Andeckreihe ist 20 cm lang, 2. Andeckreihe ist 30 cm lang.

Schindeln keinesfalls direkt auf Dachpappe montieren!
2. Zu beachten bei der Schindelmontage

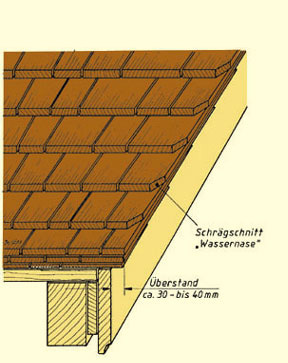

3. Beim einfachen Ortgang
überragen die Schindeln den Unterbau (Windladen) um ca. 30 bis max. 40 mm.

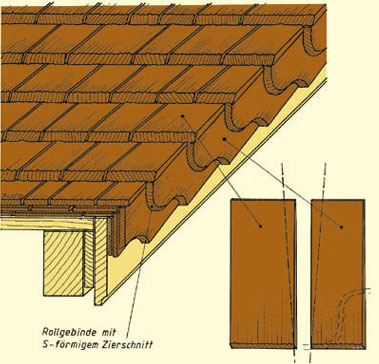

4. Aufwendiger, jedoch auch schöner
ist der Ortgang durch ein mitgedecktes S-förmiges Rollgebinde.

1.

2.

3.

4.

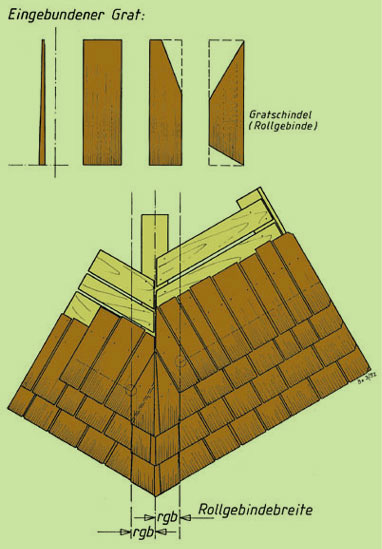

5. Der eingebundene Grat
ist um Schindeldicke gegenüber den Dachschindeln höher.

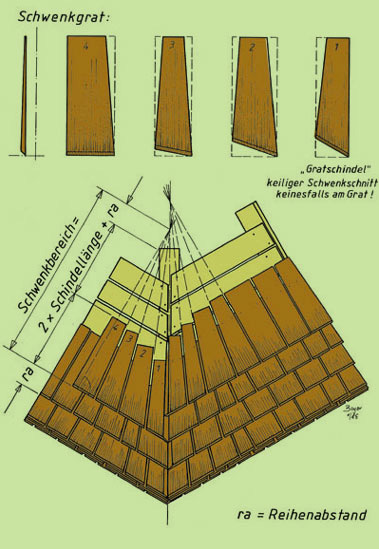

6. Der Schwenkgrat
ist aufwendiger aber auch schöner.

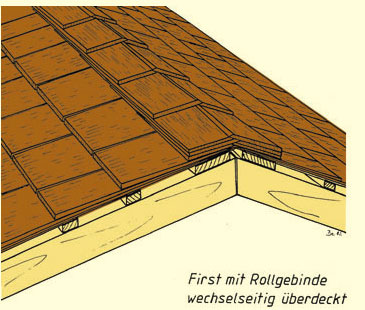

7. Stabil ist der First mit Rollgebinde
da eine verdeckte Nagelung erreicht wird.

5.	6.	7.

Die geläufigen Begriffe wie Traufe, Ortgang, Grate und First sollen hier einmal dargestellt und benannt werden. Bei jedem dieser Themen gibt es eine Fülle von regional unterschiedlichen Varianten.
